El ICMmonitor es un instrumento para el monitoreo continuo en línea de la actividad de descargas parciales en equipos de alto voltaje.
Descripción
El ICM monitor es un instrumento para el monitoreo continuo en línea de la actividad de descargas parciales en equipos de alto voltaje. El instrumento rastrea los cambios en las cantidades clave de descarga para almacenarlos en diagramas de tendencias y activar alarmas configurables por el usuario.
Un multiplexor integrado de cuatro u ocho canales ofrece escaneo de sistemas trifásicos o múltiples sensores. Se utiliza para el monitoreo permanente y continuo en línea de máquinas rotativas, sistemas de cables y transformadores de potencia.

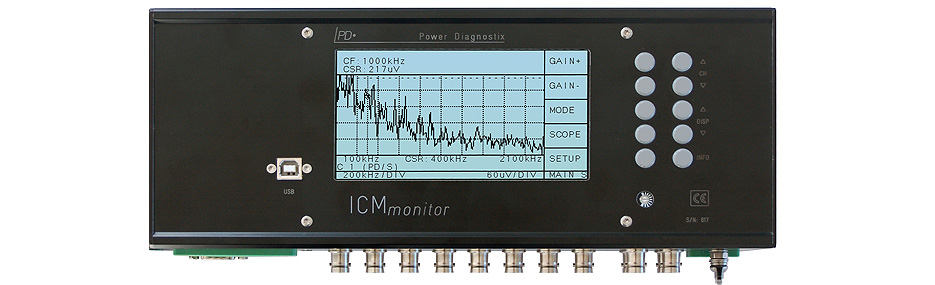

Pantalla Integrada
El ICM monitor tiene una interfaz de botón fácil de usar para navegar por los menús en pantalla que se muestran en un panel LCD integrado. Los modos LCD incluyen una pantalla monocromática de patrón de PD con resolución de fase para la clasificación de defectos, una pantalla tipo osciloscopio que muestra los pulsos de carga como una línea vertical en el ángulo de fase donde ocurren, una pantalla de tendencia temporal y una pantalla de monitoreo que muestra gráficos de barras de dos cantidades clave de descarga parcial (Qp y NQS). Qp es el valor de carga aparente de la actividad PD, y NQS es la corriente de descarga absoluta obtenida integrando los valores de descarga (sumando la carga total movida y dividiendo por el intervalo de tiempo, Q/t = [As]/[s]) .
Rechazo de Ruido
El ICM monitor presenta varias técnicas de manejo de ruido. El módulo de detección de ruido se puede conectar a una antena o a un transformador de corriente para detectar y eliminar el ruido sin perder datos significativos de PD. Otro método disponible es el de ventanas simples, que suprime los pulsos de fase estable que ocurren en las ventanas definidas. Además, una elección adecuada de preamplificadores externos puede limitar la adquisición de DP a una banda de frecuencia con menos ruido de fondo.
Otras Funciones:
- Alarmas y tendencias.
- Análisis de espectro.
Hoja de Datos:
ICM Monitor Hoja de Datos
