El ICM compact es un instrumento compacto e independiente para evaluar el estado del aislamiento de media y alta tensión. A menudo se utiliza en pruebas de control y aseguramiento de la calidad en los sitios de fabricación.
Descripción
Instrumento autónomo
 |
Las mediciones de descargas parciales (PD) son un método probado para la evaluación efectiva y no destructiva del aislamiento eléctrico.

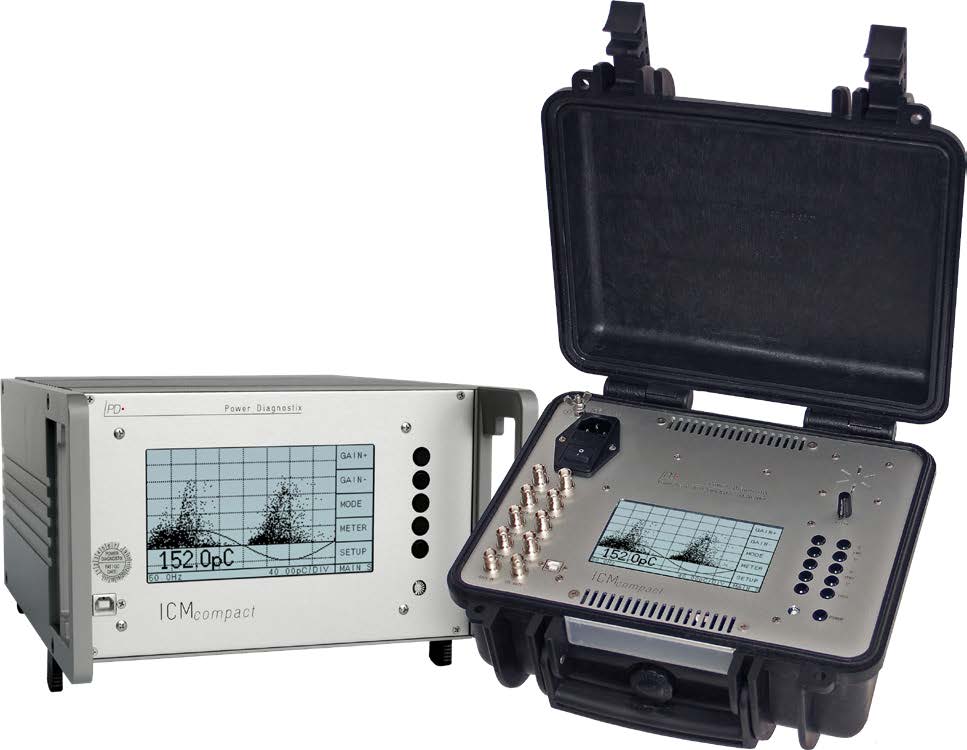

El Power Diagnostix ICM compact proporciona una interfaz de botón simple y menús en pantalla en un panel LCD integrado. Los modos de visualización LC incluyen un medidor de carga de PD simple con sensibilidad de “aguja” ajustable, patrones de PD monocromáticos resueltos en fase para la clasificación de defectos y una pantalla tipo osciloscopio que muestra pulsos de carga sumados de fases superpuestos con la onda de voltaje aplicada. Aunque el ICM compact es una unidad autónoma, se puede conectar a una computadora instalada con el software Power Diagnostix para realizar capturas de pantalla o implementar el control remoto de la unidad.
Aplicaciones
El ICM compact , que muestra información al instante en una interfaz intuitiva, es una buena opción para aplicaciones como pruebas de control de calidad en la fabricación de productos eléctricos y para el control de calidad de equipos industriales y de servicios públicos; desde condensadores y bushings hasta equipos de conmutación aislados en gas , transformadores de tensión y otros. Una amplia gama de accesorios adapta el ICM compact a aplicaciones de prueba y condiciones de ruido específicas.
La opción ICM compact DSO se puede utilizar para localizar defectos de descarga parcial en el cable de alimentación . Utilizando reflectometría en el dominio del tiempo, en la que las PD y sus “ecos” viajan a lo largo del cable bajo prueba, el ICM compacto proporciona la distancia proporcional de la falla de PD a lo largo del cable.
Generalmente, esta unidad se puede utilizar con toda la gama de preamplificadores de la serie ICM , cubriendo las frecuencias estándar IEC 60270.
Opciones adicionales
Para adaptar la unidad compacta ICM básica a requisitos de medición especiales, se puede equipar con varias opciones:
- Medición de voltaje. Agrega la pantalla osciloscópica HVM que muestra la forma de onda del alto voltaje y calcula Û, Û/√2, Urms, etc.
- Localización de fallos en cables. Una placa DSO adicional muestrea la señal PD a 100 Msample.
- Puerta analógica para cancelar perturbaciones externas. Esta opción ofrece mediciones sensibles incluso en entornos ruidosos.
- MUX4. Multiplexor de cuatro canales para pruebas de equipos trifásicos, como transformadores de potencia . Para cada canal, la unidad mantiene una configuración y calibración individuales.
- MUX12. Esta opción ofrece un multiplexor incorporado de 12 canales o una caja de conmutación remota de 12 canales para pruebas de aceptación en transformadores de potencia grandes .
- AUX4. Para pruebas a largo plazo se pueden capturar hasta cuatro parámetros adicionales como señales de 0(4)-20 mA o 0-10 V.
- Medición RIV. Agrega una función de medición de voltaje de influencia de radio al instrumento (necesita la opción SPEC e incluye la opción MUX4).
